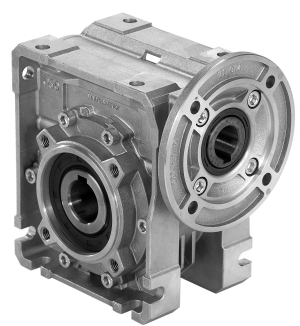

Червячные мотор-редукторы INNOVARI в квадратном корпусе
Червячные мотор-редукторы INNOVARI (Италия) построены по модульному принципу: – на складе отдельно хранятся базовые модули, входные фланцы под двигатели, крепежные лапы, боковые фланцы, входные и выходные твердотельные валы, реактивные штанги.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы типоразмеров 030-085 поставляются с маслом, залитом в объёме, позволяющем монтировать редуктор в любом монтажном положении, при заказе типоразмера 110 необходимо указывать монтажную позицию.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, и выходных фланцев. Это обеспечивает взаимозаменяемость по размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, VARVEL, SEW EURODRIVE, LENZE, NORD.
Преимущества:
(перед редукторами в стандартном исполнении с входным валом со шпонпазом)
• Простота сборки мотор-редуктора - не надо запрессовывать сальник в моторный фланец.
• При необходимости легко заменить входной фланец (графитовая прокладка не нужна, сальник во фланце не нужен).
• Муфта не "прикипает" к стальным валам редуктора или электродвигателя в процессе эксплуатации даже в условиях коррозионных сред, что гарантирует разборку мотор-редуктора.
• Корпус редуктора полностью герметичен, поэтому возможна транспортировка и хранение без моторного фланца.
Области применения:
• конвейеры,
• транспортеры,
• мешалки,
• пищевая, упаковочная промышленность
• лебедки, приводы ворот
Отличительные особенностиквадратных червячных мотор-редукторов INNOVARI:
- Типоразмеры Q30-Q85 корпус из алюминия, типоразмер Q11-Q15 – из чугуна
- Выходные валы изготовлены из стали С40, входные валы – из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
- Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
- Выходные валы изготовлены из стали С40, входные валы – из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
- Возможна скрутка из двух червячных редукторов с передаточным числом до 4080
Нестандартные исполнения:
- Взрывозащищенное по стандартам ATEX 2, ATEX 3
- С пониженным люфтом для точных перемещений (сервоприводы)
- Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
- Мотор-редуктор полностью из нержавеющей стали для химической, рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
- Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.
- С пониженным люфтом для точных перемещений (сервоприводы)
- Для пищевой промышленности с выходным валом и болтами из нержавеющей стали, специальной смазкой и окраской корпуса, вайтоновыми сальниками
- Мотор-редуктор полностью из нержавеющей стали для химической, рыбоперерабатывающей промышленности, фекальных насосов и других агрессивных сред
- Нестандартный диаметр и длина входного\выходного валов, фланцев и т.д.
Признаком того, что редуктор INNOVARI произведен в Италии, является литая надпись «Made in Italy» на корпусе редуктора.
 | Q30 | Q45 | Q50 | Q63 | Q75 Q85 | ||||
Вид муфты |  |  |  |  |  |  |  |  |  |
Диаметр внутреннего отверстия, мм | 9 11 | 9 11 | 14 | 9 11 14 | 19 | 11 14 19 | 24 | 14 19 | 24 28 |
Материал муфт | Полимер** | Алюминий | Полимер** | Алюминий | Полимер** | Алюминий | |||
* При использовании этих муфт необходимо заменить шпонку вала электродвигателя на шпонку, входящую в комплект муфты (она короче стандартной шпонки).
** Тип полимера, из которого сделана муфта - Полиамид PA66-GF50:
• материал устойчив к высоким нагрузкам,
• имеет повышенную прочность на сжатие,
• обладает лучшей стабильностью размеров по сравнению с другими полиамидами,
• увеличенный температурный диапазон (+120°С).
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
Q30 | 21 | 0,09...0,18 | 14 | 5…100 | |
Q45 | 41 | 0,09...0,37 | 18, 19, 20 | 7…102 | |
Q50 | 72 | 0,12...0,75 | 24, 25 | 7…100 | |
Q63 | 147 | 0,37...1,8 | 25, 28 | 7…94 | |
Q75 | 270 | 0,55...4 | 28, 30 | 7…100 | |
Q85 | 347 | 0,55...4,0 | 35 | 7…96 | |
Q11 | 651 | 1,1...7,5 | 42 | 7…99 | |
Q13 | 1050 | 1,5…7,5 | 45 | 7,5…100 | |
Q15 | 1550 | 2,2…15 | 50 | 7,5…100 |
Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
3 формата 2D: - Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
