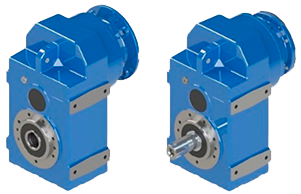

Насадные цилиндрические редукторы INNOVARI в чугунном корпусе
Отличительные особенности насадных редукторов INNOVARI:
• Цельный чугунный корпус.
• Чугунная крышка редуктора совмещена с входным фланцем (единое целое).
• На входном и выходном валу всех габаритов двойные сальники.
• Входные и выходные валы изготовлены из стали.
• Соединение крышки редуктора с корпусом. Между крышкой редуктора и корпуса специальный маслостойкий герметик.
Области применения:
• деревообработка,
• транспортеры,
• грузоподъёмные механизмы,
• и другие.
Насадные цилиндрические редукторы INNOVARI построены по модульному принципу:
– на складе в Москве отдельно хранятся базовые модули и комплектующие (моторные фланцы, выходные твердотельные валы и пр.), что позволяет скрутить вариант редуктора, необходимый клиенту. Редуктор можно также монтировать с помощью сайлент-блоков, используя отверстия в корпусе.
Прецизионная обработка зубчатых колес осуществляется на станках ЧПУ. Поверхность шестерни первых ступеней редукторов хонингуется. Хонингование позволяет уменьшить шероховатость поверхности, удалить забоины и заусенцы, снизить уровень шума при работе и повысить долговечность зубчатой передачи. Благодаря этому ресурс редуктора в целом так же увеличивается.
Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Чугунный литой корпус и увеличенные подшипники выходного вала позволяют выдерживать значительные радиальные нагрузки.
В стандартной комплектации в редукторах залито минеральное масло. Опционально доступно и синтетическое масло стандартное и низкотемпературное (от -40 С). Синтетическое масло в отличие от минерального не требует замены.
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
D M 302 | 350 | 0,25…4 | 30 | 8,81…73,89 | |
D M 303 | 350 | 0,12…1,5 | 30 | 73,96…314,13 | |
D M 352 | 600 | 0,25…4 | 35 | 8,19…68,49 | |
D M 353 | 600 | 0,12…1,5 | 35 | 81,25…267,38 | |
D M 402 | 1000 | 0,55…9 | 40 | 7,17…61,05 | |
D M 403 | 1000 | 0,25…4 | 40 | 67,77…360,25 | |
D M 502 | 1600 | 0,55…15 | 50 | 7,88…66,83 | |
D M 503 | 1600 | 0,25…4 | 50 | 74,45…394,32 | |
D M 602 | 3000 | 0,55…30 | 60 | 8,66…66,88 | |
D M 603 | 3000 | 0,55…9 | 60 | 70,67…343,64 |
Внимание! Для удобства конструкторов оборудования все чертежи редукторов доступны в наиболее используемых форматах:
Форматы 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
- IGES ( .iges )
- Solid Edge ( .dft )
Форматы 3D:
- Solid Edge ( .par )
- Parasolid ( .x_t )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
- Parasolid ( .x_t )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
