Электромеханические датчики уровня INNOLevel LOT
INNOLEVEL LOT устанавливается на крышке емкости. Чувствительный груз, закрепленный на конце ленты которая намотана на катушку с электромеханическим приводом, опускается в емкость. Как только чувствительный груз касается поверхности измеряемого материала, направление вращения катушки меняется на противоположное и груз возвращается в свое исходное положение. Во время движения чувствительного груза вниз, пройденное расстояние измеряется электронно благодаря вращению катушки с лентой. Микропроцессор переводит измеренную дистанцию в аналоговый выходной сигнал, который учитывает особенности объема и геометрии силосной конструкции. Выходной сигнал обновляется после прикосновения чувствительного груза к измеряемому материалу.
Применяется для материалов: мука, зерно, комбикорма, цемент, песок, пвх, опилки
Преимущества:
• непрерывное измерение уровня заполнения
• запыленность в бункере не влияет на работу прибора
• простая установка и введение в эксплуатацию
• встроенная система очистки ленты
• подходит для измерения всех типов сыпучих веществ
• измерение уровня границы раздела сред (осадок в жидкости)
Специальное разработанное экономичное решение для отраслей:
• пищевая
• комбикормовая
• зерновая
• цементная
• деревообрабатывающая

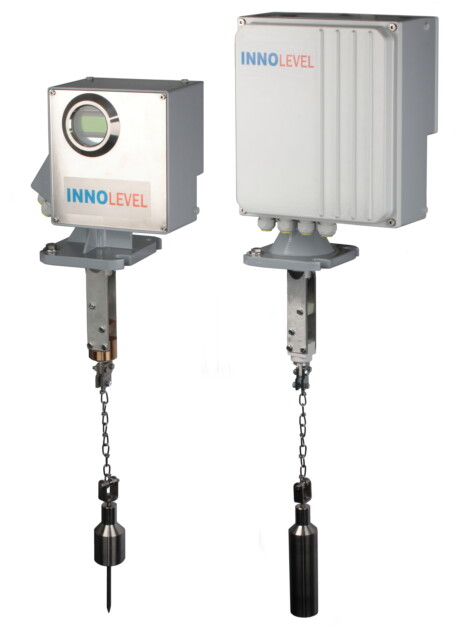

Два исполнения:
• стандартное, INNOLEVEL LOT серии LT
• для тяжелых условий эксплуатации INNOLEVEL LOT серии LTS (special series)
Характеристики серии LT | Характеристики серии LTS | |
Корпус | Алюминий, степень защиты IP67 | Алюминий ( нерж. сталь опционально), степень защиты IP67 |
Давление | Макс. -0,2…0,1 бар | Макс. -0,2…0,1 бар ( -0,2…+4 Бар по запросу) |
Напряжения питания | Исполнение АС: 90…253В 50-60 Гц Исполнение DC: 20...28В | Исполнение АС: 180…253В 50-60 Гц Исполнение AC: 90…127В 50-60 Гц |
Диапазон измерений | 15 м; 32 м (42 м по запросу) | 15 м; 25 м; 35 м; 50 м; 70 м; 90 м |
Сигнальный выход | 0-20мА/4-20 мА; 2 реле(4 реле опционально) | 0-20мА/4-20 мА; 2 реле (6 реле опционально) |
Допуски | EAC, Ex, Гигиена | EAC, Гигиена |
Температура процесса | -40°C ... +80°C, (-40°C ... +150°C опционально) | -40°C ... +80°C, (-40°C ... +150°C ; -40°C ... +230°C опционально) |
Чувствительность | От 30 г/л | От 30 г/л |
Технологическое подключение | фланец DN 100 PN 16 | фланец DN 100 PN 16 |
