Обзор преобразователя частоты серии IPD-VR
Преобразователи частоты серии INNOVERT IPD-VR со встроенным потенциометром в пыле- и влагозащищенном корпусе дают возможность контролировать работу элекродвигателей в сложных рабочих условиях.
Регулировку скорости в процессе работы частотника теперь удобнее и быстрее сделать потенциометром.
Технические характеристики:
● Мощность: 0,75-30 кВт
● Напряжение питания: 220/380 В
● влаго- и пылезащищенный корпус IP54
● возможность установки вне шкафа
● встроенный ПИД-регулятор
● 15 фиксированных скоростей, 4 дискретных программируемых входа, аналоговый масштабируемый вход 0-10В или 0-20мA
● встроенный RS-485 порт, релейный выход
Технические характеристики:
Функционал ПЧ серии Innovert IPD-VR со встроенным потенциометром полностью совпадает с ПЧ Innovert IPD за исключением некоторых вышеперечисленных особенностей.
В наличии 4х-разрядный экранный дисплей со светодиодной индикацией, отображающий настройки заданной частоты, направление вращения двигателя, выходную частоту, сигнал обратной связи и пр.

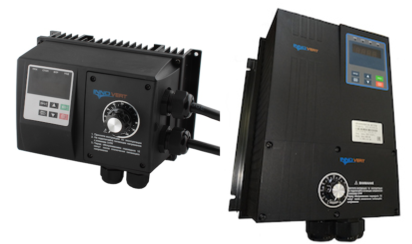

Преобразователь частоты Innovert серии IPD-VR
Мощность подключаемых двигателей от 0,75 кВт до 22 кВт.
Настроить рабочую частоту можно несколькими способами:
1. Через цифровое значение;
2. Через настройку аналогового сигнала напряжения. Аналоговое напряжение 0-10 В формируется через встроенный потенциометр 10кОм. Это приводит к корреляции частоты при увеличении напряжения с 0 до 10 В;
3. Посредством аналогового тока 4-20 мА;
4. Посредством внешних переключателей UP/DOWN;
5. Через порт RS485.
В комплект поставки включены кабель моторный 1 м и кабель сетевой 1,8 м с вилкой.
Преимущества:
● встроенный потенциометр
● возможно установка вне шкафа
● допускается эксплуатация ПЧ серии Innovert IPD-VR в корпусе IP65/IP54 в помещениях с высокой влажностью и запылённостью: при мощности ПЧ 0,75-4,0 кВт: IP65 (естественное охлаждение) и при мощности ПЧ 5,5-22кВт: IP54 (охлаждение дополнительным радиаторным вентилятором)
● управлять скоростью вращения можно с помощью PLC-режима, то есть используя управляющее ПО в преобразователе
● низкая энергозатратность
● короткие сроки окупаемости
● встроенный порт RS-485
Недостатки:
Температура окружающей среды не должна превышать +40°С. При необходимости устанавливается дополнительный вентилятор.
Максимальное расстояние между двигателем и ПЧ серии Innovert IPD-VR со встроенным потенциометром может быть не более 30 метров. При использовании моторного дросселя максимальное расстояние между двигателем и ПЧ не должно превышать 100 м.
Также к недостаткам можно отнести более высокую стоимость, но она быстро окупается.
Принцип работы
Преобразователь частоты Innovert IPD-VR со встроенным потенциометром используется для регулировки частоты трёхфазных электродвигателей, насосов, вентиляторов, подъемных механизмов.
Принцип работы основан на преобразовании входного переменного напряжения в выходное напряжение различной частоты. То есть рабочий процесс становится более экономичным за счет контроля и управления скоростью и крутящим моментом двигателя в соответствии с характером нагрузки.
ПЧ серии Innovert IPD-VR со встроенным потенциометром преобразуют 3х-фазное напряжение 380 В или однофазное напряжение 220 В с частотой 50 Гц в 3х-фазное 0-380 В или 0-220 В 1-400Гц в зависимости от выбранной модели.
