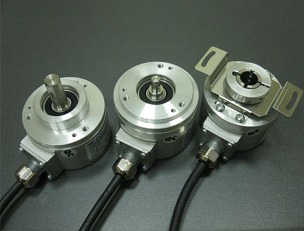

Инкрементальные энкодеры EIL580P производства компании Baumer (Германия)
– на замену вышедшим из строя энкодерам,
– всегда в наличии на складе
Основные характеристики:
• разрешение от 1 до 65536 импульсов на оборот – по запросу
• тип выходного сигнала TTL или HTL – по запросу
• корпус диаметром 58 мм
• прижимной или синхрофланец для энкодеров с выступающим валом диаметром 6 или 10 мм
• сквозной полый вал диаметром 12, 14 или 15 мм
• присоединение: радиальный / тангенциальный кабель 1 м
• степень защиты IP65, для 15 мм – IP67
• высокая устойчивость к ударным и вибрационным нагрузкам
Техническое описание:
Код | Краткое описание |
EIL580P-SY06.5RX.XXXXX.BP EIL580P-SC10.5RX.XXXXX.BP | Синхрофланец с выступающим валом Ø6 мм, IP 65 Прижимной фланец с выступающим валом Ø10 мм, IP 65 |
EIL580P-TT12.5RX.XXXXX.B EIL580P-TT14.5RX.XXXXX.B | Сквозной полый вал Ø12 мм, IP 65 Сквозной полый вал Ø14 мм, IP 65 |
EIL580P-TT15.7RX.XXXXX.B | Сквозной полый вал Ø15 мм, IP 67 |
Техническое описание энкодеров серии EIL580P
Серия ERB
Упругие муфты с высокой стойкостью к короблению и коррозии. Упругие муфты серии ERB изготавливаются из сверхпрочного алюминиевого сплава (AL 7075-T6), поверхность которого анодируют, благодаря чему они отличаются высокой стойкостью к короблению и коррозии. Помимо этого, муфты этой серии доступны с одним из двух типов соединения — прижимное и винтовое — что позволяет обеспечить более точную приводную мощность на валу и предотвратить расцепление вращающихся элементов соединения.
Особенности:
• Полное отсутствие вероятности потери хода.
• Высокая крутильная жесткость муфты благодаря применению сверхпрочного алюминиевого сплава AL 7075-T6.
• Высокая коррозионная стойкость благодаря специальному анодному покрытию поверхности (алюмит).
• Два вида соединения (прижимное и винтовое).
