Ротационные датчики уровня INNOLevel N-Ex

Ротационные датчики уровня INNOLevel серии N-Ex во взрывозащищенном исполнении

Взрывозащищенный ротационный сигнализатор INNOLEVEL серии N-Ex представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.

Принцип работы:

Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается и двигатель снова включается.

Стандартные примеры применения взрывозащищенного датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL серии N-Ex:

• Зерно, комбикорм, шрот, лузга

• Мука, крахмал, сахар

• Уголь, угольная пыль

• Древесные опилки, щепа, пеллеты

и многое другое.

Преимущества:

Сигнализатор INNOLEVEL cерии N-Ex является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:

• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам

• Элемент крепления выполнен раздельно с корпусом прибора

• Два типа прямой резьбы G 1 1/2" и G 2 1/2"

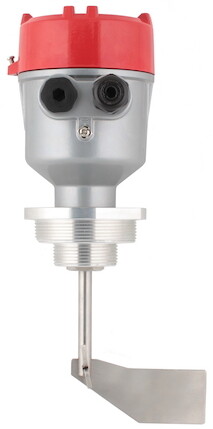

Датчик-сигнализатор уровня сыпучих материалов

Артикул	Характеристики	Напряжение питания
IL-LAA-N-Ex	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 150 мм, нерж. сталь	220 VAC
IL-LEA-N-Ex		24 VDC
IL-LDA-N-Ex		24 VAC
IL-LAS-N-Ex	Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, взрывозащ. ТР ТС 012/2011, -40 +80 С, Рmax=0.8 bar, IP66, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2" с переходом на 2 1/2" алюм., удлинение 165 мм, нерж. сталь	220 VAC
IL-LES-N-Ex		24 VDC
IL-LDS-N-Ex		24 VAC

Опции для взрывозащищенного ротационного датчика уровня INNOLEVEL серии N-Ex

Артикул	Описание	Внешний вид
ДУ 40 С	Гайка сталь 1 ½"
ДУ 40 СО	Гайка сталь оцинкованная 1 ½"
ДУ 40 S304	Гайка нерж. сталь 304, G 1 ½"
IL-001	Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-002	Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом.
IL-006	Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-007	Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-013	Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-011	Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-008	Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-009	Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
IL-010	Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально.
	Фланец, D=155 мм, нерж. сталь
