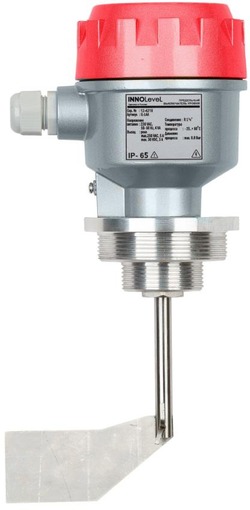

Ротационные датчики уровня INNOLevel серии N в общепромышленном исполнении
Ротационный сигнализатор INNOLEVEL серии N представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы:
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения датчика-сигнализатора уровня для сыпучих материалов INNOLEVEL серии N:
• Пластиковые порошки и гранулы (ПВХ гранулят, ПЭТ гранулы)
• Строительные материалы (цемент, сухие смеси, гипс)
• Пищевые продукты
• Бытовая химия
и многое другое.
Преимущества:
Ротационный сигнализатор INNOLEVEL серии N является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:
• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
• Элемент крепления выполнен раздельно с корпусом прибора
• Два типа прямой резьбы G 1 1/2" и G 2 1/2"
Артикул | Характеристики | Напряжение питания |
IL-LAA-N | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, скорость вращения 1 об/мин, соединение - резьба 1 1/2" / 2 1/2", алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод | 220 VAC |
IL-LEA-N | 24 VDC | |
IL-LBA-N | 115 VAC | |
IL-LDA-N | 24 VAC | |
IL-LAS-N | Механический ротационный датчик предельного уровня сыпучих материалов в алюм. корпусе, -40 +80 С, Рmax=0.8 bar, IP65, лопасть складная 28х200 мм, скорость вращения 1 об/мин, соединение - резьба 1 1/2" / 2 1/2", алюм.; удлинитель 150 мм нерж. cталь, 1 гермоввод | 220 VAC |
IL-LES-N | 24 VDC | |
IL-LBS-N | 115 VAC | |
IL-LDS-N | 24 VAC |
Опции для ротационного датчика INNOLEVEL серии N
Артикул | Описание | Внешний вид |
ДУ 40 С | Гайка сталь 1 ½" |  |
ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |  |
ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |  |
IL-001 | Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
IL-002 | Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
IL-006 | Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-013 | Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-011 | Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-008 | Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-009 | Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-010 | Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
Фланец, D=155 мм, нерж. сталь |  |
