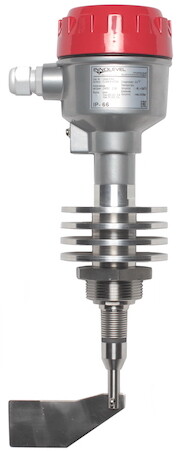

Ротационные датчики уровня INNOLEVEL серии N-HT в высокотемпературном исполнении
Высокотемпературный сигнализатор INNOLEVEL серии N-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
Принцип работы:
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения высокотемпературного датчика уровня для сыпучих материалов INNOLEVEL серии N-HT, плотность которых не менее 100 г/л, подвергающихся температурной обработке:
• Клинкер, цемент
• Песок, щебень
• Металлизированные окатыши
• Уголь, угольная пыль
и многое другое.
Преимущества:
Высокотемпературный сигнализатор уровня INNOLEVEL серии N-HT является экономичным решением для достоверного измерения уровня заполнения, а также обладает рядом преимуществ:
• Опорный подшипник качения вала обеспечивает высокую стойкость к механическим нагрузкам
• Экономичное решение для высокотемпературных процессов
Артикул | Характеристики | Напряжение питания |
IL-SAA-N-HT250 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 150 мм, нерж. сталь | 220 VAC |
IL-SEA-N-HT250 | 24 VDC | |
IL- SAA-N-HT600 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 300 мм, нерж. сталь | 220 VAC |
IL- SEA-N-HT600 | 24 VDC | |
IL-SAS-N-HT250 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +250 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 165 мм, нерж. сталь | 220 VAC |
IL-SES-N-HT250 | 24 VDC | |
IL- SAS-N-HT600 | Механический ротационный датчик предельного уровня сыпучих материалов, -40 +600 С, Рmax=0.8 bar, IP65, лопасть складная двусторонняя 28х200 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, трубное удлинение 315 мм, нерж. сталь | 220 VAC |
IL- SES-N-HT600 | 24 VDC |
Опции для высокотемпературного ротационного датчика уровня INNOLEVEL серии N-HT
Артикул | Описание | Внешний вид |
ДУ 40 С | Гайка сталь 1 ½" |  |
ДУ 40 СО | Гайка сталь оцинкованная 1 ½" |  |
ДУ 40 S304 | Гайка нерж. сталь 304, G 1 ½" |  |

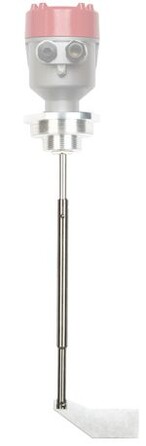

IL-001 | Жесткое удлинение вала (+215 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |
IL-002 | Жесткое удлинение вала (+50 мм) Монтаж в стенку, в крышу, в нижний конус емкости. Установка вертикально, горизонтально, под углом. |  |

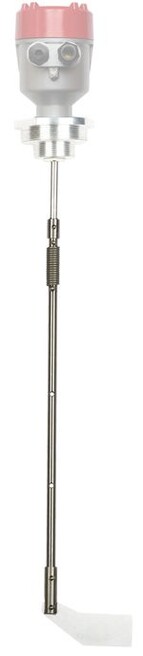

IL-006 | Маятниковый удлинитель 500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-007 | Маятниковый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-013 | Тросовый удлинитель 1000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. |  |
IL-011 | Тросовый удлинитель 1500 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-008 | Тросовый удлинитель 2000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-009 | Тросовый удлинитель 3000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
IL-010 | Тросовый удлинитель 4000 мм + монтажный набор Монтаж в крышу емкости. Установка только вертикально. | |
Фланец, D=155 мм, нерж. сталь |  |
