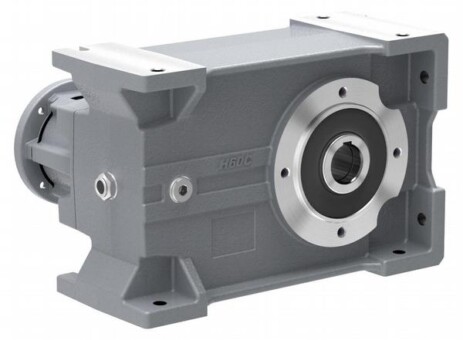

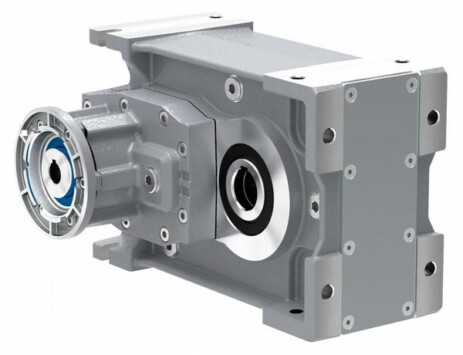

Цилиндрические редукторы с параллельными валами INNOVARI (Италия)
Цилиндрические редукторы с параллельными валами INNOVARI (Италия) построены по модульному принципу.
Модульные базы редукторов комплектуются входными фланцами под двигатели, боковыми фланцами, выходными твердотельными валами. Редуктор можно также монтировать с помощью отверстий в корпусе.
Увеличенный диаметр цилиндрического колеса на выходном валу позволяет передавать большой момент нагрузки. Чугунный литой корпус и увеличенные подшипники выходного вала позволяют выдерживать значительные радиальные нагрузки.
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и увеличения ресурса работы шестерен.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации. Редукторы поставляются с маслом, залитом в объёме, позволяющем эксплуатировать редуктор в любом монтажном приложении.
Отличительные особенности цилиндрических редукторов с параллельными валами INNOVARI:
• Типоразмеры H6, H7, H8 – из чугуна
• Входные и выходные валы изготовлены из стали 39 NiCrMo3
• Используются высококачественные подшипники KOYO, NSK, KBC
• Используются высококачественные сальники Freudenberg, NOK
• Используются графитовые, а не бумажные прокладки
Специальные исполнения:
• с низкотемпературным маслом для работы при температуре окружающей среды от -40С
• радиальные выходные подшипники выдерживают повышенные радиальные нагрузки со стороны приводного вала механизма
Области применения:
• деревообработка,
• транспортеры,
• грузоподъёмные механизмы,
• и другие.
Типоразмер редуктора Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Вес, кг | Передаточные числа | Габаритные размеры чертеж | |
1 ступень | H61C | 380 | 35 (40) | 40 | 4,83…70,24 | |
H62C | 675 | 35 (40) | 34 | 7,33…75,55 | ||
H63C | 675 | 35 (40) | 35,5 | 36,17…324,18 | ||
2 ступени | H71C | 670 | 40 (55) | 51 | 7,29…77,36 | |
H72C | 900 | 40 (45) | 46 | 50,35…323,37 | ||
H73C | 900 | 40 (45) | 43,5 | 6,03…74,81 | ||
3 ступени | H81C | 1175 | 50 (55) | 89 | 56,76…589,85 | |
H82C | 2100 | 50 (55) | 86 | 6,03…74,81 | ||
H83C | 2100 | 50 (55) | 81 | 56,76…589,85 | ||
Внимание! Для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
