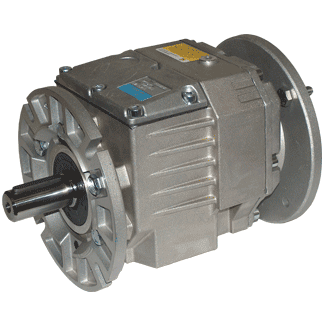

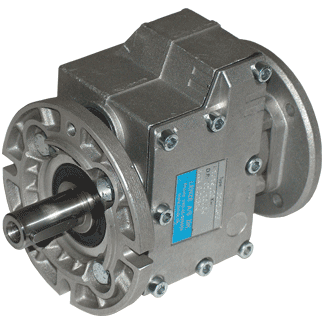

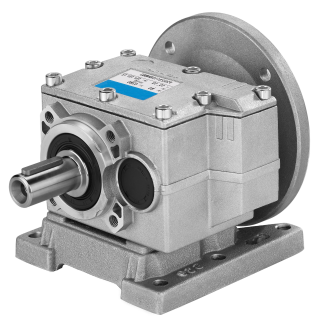

Соосные 2-х и 3-х ступенчатые цилиндрические мотор-редукторы INNOVARI в алюминиевом корпусе
В программе поставок соосных цилиндрических редукторов 3 линии:
Стандартные соосные мотор-редукторы в алюминиевом корпусе – типоразмеры 402/3А-502/3А-602/3А – подходят для всех применений. Жесткая усиленная конструкция корпуса позволяет использовать их для тяжелых условий эксплуатации.
Компактные соосные мотор-редукторы в алюминиевом корпусе – типоразмеры 202/3А-302/3А-452/3А. Эта линия была специально разработана для применений, где длина привода имеет критическое значение. Эти редукторы имеют укороченное расстояние между подшипниками, поэтому их не рекомендуется применять для высоких радиальных усилий и переменных ударных нагрузок.
Области применения:
- насосы,
- конвейеры
- мешалки
- пищевая промышленность
- тяжелые условия применений
- конвейеры
- мешалки
- пищевая промышленность
- тяжелые условия применений
Прецизионная обработка зубчатых колес осуществляется на обрабатывающем центре Reishauer, что позволяет достичь повышенной плавности хода и бесшумности работы.
Цилиндрические мотор-редукторы INNOVARI (Италия) в алюминиевом корпусе построены по модульному принципу:
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Модульные базы редукторов комплектуются входными фланцами под двигатели, крепежными лапами, боковыми фланцами, входными и выходными твердотельные валами.
Запатентованная концепция съемных лап на сегодняшний день не имеет аналогов.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN,
DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются с маслом, залитым в объёме, позволяющем монтировать редуктор в любом монтажном приложении, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.
Каждый типоразмер редуктора может комплектоваться несколькими вариантами крепежных лап, идентичных по посадочным размерам с SITI, BONFIGLIOLI, MOTOVARIO, STM, SEW EURODRIVE, LENZE, NORD, LEROY SOMMER, HANSEN,
DAVID BROWN, FLENDER, SUMITOMO, PUJOL.
Все редукторы поставляются с залитым синтетическим маслом и не требуют обслуживания на протяжении всего срока эксплуатации.
Редукторы типоразмеров 202/3А-302/3А-452/3А поставляются с маслом, залитым в объёме, позволяющем монтировать редуктор в любом монтажном приложении, при заказе типоразмеров 202/3А-302/3А-452/3А необходимо указывать монтажную позицию.
Отличительные особенности соосных мотор-редукторов INNOVARI:
- Типоразмеры 202A-452A (корпус алюминиевый), 402/3А (412/13А) - 602/3А (612/13А) (корпус алюминиевый)
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
- Входные и выходные валы изготовлены из стали 39 NiCrMo3
- Используются высококачественные подшипники KOYO, NSK, KBC
- Используются высококачественные сальники Freudenberg, NOK
- Используются графитовые, а не бумажные прокладки
- Уровень шума 60/65 dBA
Нестандартные исполнения:
1. Взрывозащищенное по стандартам ATEX 2, ATEX 3
2. Специализированное масло для пищевой промышленности
3. Нестандартные размеры выходного вала и лап
2. Специализированное масло для пищевой промышленности
3. Нестандартные размеры выходного вала и лап
2-х и 3-х ступенчатые редукторы в алюминиевом корпусе
Типоразмер редуктора | Передаваемый момент (Нм) | Мощность присоединяемых двигателей (кВт) | Диаметр выходного вала (мм) | Передаточные числа | Габаритные размеры чертеж |
202А | 70 | 0,18...0,55 | 14, 16, 20, 24, 25 | 3,44…61,89 | |
302А | 120 | 0,25…1,5 | 14, 16, 19, 20, 24, 25, 28 | 3,44…61,89 | |
402 (412А) | 160 | 0,37…3,0 | 14, 16, 19, 20, 24, 25 | 3,52…61,88 | |
403А (413А) | 160 | 0,12…0,37 | 14, 16, 19, 20, 24, 25 | 38,40…216,30 | |
452А | 300 | 0,75…4,0 | 24, 25, 28, 30, 35 | 3,61…60,90 | |
502A (512А) | 350 | 0,75…5,5 | 24, 25, 28, 30, 35 | 3,61…60,90 | |
503А (513А) | 350 | 0,18…1,1 | 24, 25, 28, 30, 35 | 39,79…480,16 | |
602А (612А) | 520 | 1,1…7,5 | 28, 30, 35, 38, 40 | 3,61…60,90 | |
603А (613А) | 520 | 0,18…1,5 | 28, 30, 35, 38, 40 | 39,79…363,63 |
С 2006 года для удобства конструкторов оборудования все чертежи мотор-редукторов доступны в наиболее используемых форматах:
4 формата 2D:
- Autocad (.dxf - .dwg )
- IGES ( .iges )
- Solid Edge ( .dft )
5 форматов 3D:
- Solid Edge ( .par )
- Parasolid ( .xt )
- IGES ( .igs )
- ACIS ( .sat )
- STEP ( .step )
Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора | SITI | Bonfiglioli | STM | SEW Eurodrive | Motovario | LENZE |
202А | С112 | 32/2 | R17 | GST03, GST04 | ||
302А | HLC20, HL25 | С112, С212 | 32/2, 40/2 | R17, R27 | HA32, HA42 | GST03, GST04 |
402/3А (412/13А) | HLC20, HL25 | С112, С212/3 | 32/2, 32/3, 40/2, 40/3, 50/2, 50/3 | R17, R27, R37 | HA32/3, HA42/3 | GST04, GST05 |
452А | HL30 | С312 | R47 | HA52 | GST06 | |
502/3А (512/13А) | HL30 | С312/3 | 60/2, 60/3 | R47 | HA52/3 | GST06 |
602/3А (612/13А) | HL30 | С352/3, С412/3 | 60/2, 60/3 | R57 | HA62/3 | GST06 |
Аналоги других производителей, взаимозаменяемые по основным посадочным размерам
Типоразмер редуктора | SITI | STM | SEW Eurodrive | Motovario | NORD | HANSEN | FLENDER | David Brown |
402/3A | HL25 | 50/2, 50/3 | R27, R37 | H032/3 | SK272/3, SK372/3 | SFN14 | DZ38 | M0232/M033 |
602/3А | 60/2, 60/3 | R47, R57 | H052/3 | SK472/3, SK572/3 | SFN24 | DZ48 |
Таблица сравнений редукторов 4МЦ2С (Россия) и INNOVARI (Италия)
Тип | Диаметр вала (мм) | Мощность двигателя (кВт) | Обороты на выходе | Габаритные размеры | |
Россия | 4МЦ2С-50 | 22 | 0,25-1,5 | 25-180 | |
INNOVARI (Италия) | P302A | 20 | 0,25-1,5 | 22,6-407 | |
Россия | 4МЦ2С-63 | 28 | 0,55-3 | 28-400 | |
INNOVARI (Италия) | P502A | 28 | 0,75-5,5 | 23-388 | |
Россия | 4МЦ2С-80 | 35 | 0,75-7,5 | 28-400 | |
INNOVARI (Италия) | P602A | 35 | 1,1-7,5 | 23-388 |
