Обзор преобразователя частоты серии ISD mini PLUS

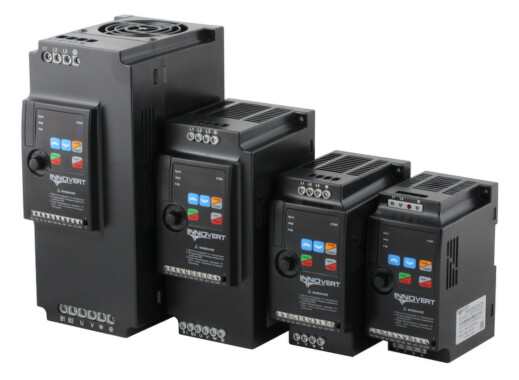

Частотный преобразователь INNOVERT серии ISD mini PLUS представляет собой многофункциональный преобразователь частоты, удобный в управлении и настройках.
Применяется для работы в промышленных установках и системах водоснабжения, вентиляции и кондиционирования воздуха, конвейерных системах, экструдерах, металлорежущих станках и пр.
Преимущества:
● Простой
● Компактный
● Экономичный
Усевершенствованная версия серии ISD mini в новом дизайне с расширенным функционалом.
Сохранено:
● габаритные размеры
● обозначение и функции клемм
● группы параметров
Улучшения:
● выходная частота до 999,9 Гц
● встроенный таймер 0-999 сек
● более точное задание частоты без доп.внешнего оборудования
Отличительные особенности:
● регулирование скорости, задаваемой аналоговыми сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
● 15 предустановленных скоростей
● 4 различных варианта времён разгона и торможения
● реверсирование
● защита двигателя от перегрузки по току, напряжению
● температурный контроль транзисторного модуля
● торможение постоянным током
● электронный потенциометр (MOP)
● PID режим управления технологическими параметрами (давлением, температурой, расходом и т.д.)
● PLC режим управления скоростью
● Порт RS485, протокол Modbus
Предназначены для управления трёхфазными электродвигателями
Быстрый монтаж и демонтаж а электрический шкаф
● крепление на дин-рейку (до 5,5 кВт)
● крепление на монтажную панель
Технические характеристики:
● частота коммутации до 15 kHz с дискретностью 0,1 kHz
● 4 цифровых входа
● 1 аналоговый вход 0-10V/4-20mA (выбирается переключателем I/V)
● 1 релейный выход с переключающим контактом (250VAC 1A, 30VDC 1A)
● 15 настраиваемых фиксированных частот
● PID-регулятор
● выходная частота до 999,9 Hz
● встроенный контроллер с циклическим управлением скоростью двигателя
● развитый эргономичный дисплей с выводом информации о частоте, скорости вращения, токе двигателя и пр.
Основные функции:
● перегрузочная способность 150% - 60 сек
● управление скоростью встроенным потенциометром, внешним аналоговым и дискретными сигналами, по сети через порт RS-485 (протокол Modbus RTU)
● пуск со строенной панели, внешними дискретными сигналами, по сети через порт RS-485 (протокол Modbus RTU)
Область применения преобразователей INNOVERT ISD mini PLUS
Преобразователи частоты серии IBD - преобразователи больших мощностей. Обеспечивают плавный пуск, останов и регулировку работы двигателей (в том числе с тяжелым пуском): насосы, компрессоры, дымососы, дробилки, вибраторы, экструдеры, конвейеры и транспортеры, главные приводы кранов и т.д.
Пример применения преобразователей частоты
Задача: на выходе из миксера DERMAK 75 кВт получаются некондиционные ПВХ гранулы из-за частых отключений миксера при пуске.
Решение: частые отключения миксера происходили из-за больших пусковых токов 180А. После установки преобразователя частоты INNOVERT IBD753U43B пусковой ток снизился до 70А, отключения миксера при пуске прекратились, полученные ПВХ гранулы отвечают заданными характеристиками.
Обзор преобразователей частоты INNOVERT серии ISD mini PLUS
