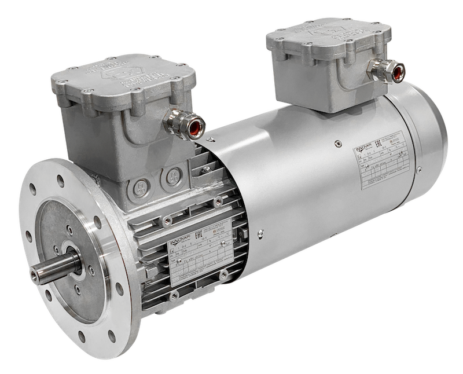

Взрывозащищенная независимая вентиляция INNOVARI
Класс защиты IP66 позволяет работать в условиях запыленной и влажной окружающей среды. Допустимая температура окружающей среды -40°С…+60°С.
Взрывозащищенный асинхронный электродвигатель вентилятора рассчитан на круглосуточную работу. Класс взрывозащиты 1Exd IICT4.
Подходит ко всем двигателям. Крепление на двигатели стандартов DIN (АИС): 4 отверстия (4х90°).
Область применения:
Взрывозащищенная независимая вентиляция охлаждает электродвигатели, работающие во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1-2011 согласно маркировке взрывозащиты электрооборудования, главы 7.3 ПУЭ, ГОСТ IEC 60079-14-2011 и других нормативных документов, регламентирующих применение электрооборудования в потенциально взрывоопасных средах.
Независимая вентиляция требуется если:
• Преобразователь частоты уменьшает скорость двигателя в 2 раза и более. При этом встроенная крыльчатка двигателя также замедляется, охлаждение двигателя ухудшается, он перегревается. Независимая вентиляция не замедляется и охлаждает двигатель при сниженной скорости вращения. Двигатель не перегревается.
• Температура окружающей среды, в которой работает двигатель, выше +30°С. Независимая вентиляция дует сильнее, чем встроенная в двигатель крыльчатка, и направлена на ребра охлаждения двигателя. Двигатель охлаждается даже при высокой температуре окружающей среды.
• Двигатель работает в тяжелых режимах с частыми пусками, остановками, реверсами. Крыльчатка двигателя не справляется с охлаждением. Независимая вентиляция равномерно охлаждает даже при остановке двигателя.
Электродвигатель и независимая вентиляция могут поставляться в сборе.

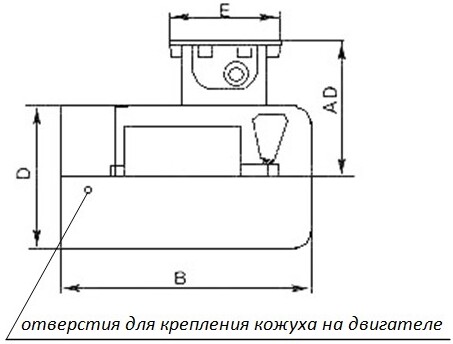

Модель (Ex) | B | D | AD | E |
OD056B2H2305P4R-PNV080 | 317 | Ø154 | 152 | 119 |
OD056B2H2305P4R-PNV090 | 317 | Ø174 | 162 | 119 |
OD056B2H2305P4R-PNV100 | 324 | Ø192 | 171 | 119 |
OD056B2H2305P4R-PNV112 | 327 | Ø216 | 183 | 119 |
OD056B2H2305P4R-PNV132 | 342 | Ø255 | 202.5 | 119 |
OD056B2H2305P4R-PNV160 | 455 | Ø309 | 229,5 | 119 |
OD056B2H2305P4R-PNV180 | 455 | Ø346 | 248 | 119 |
